一、概 述
CPL 系列產品是一款能夠同時測量直流和交流的電流探頭。CPL2000 測量電流最大 2000Arms,峰值電流 3000Apk，帶寬為 10kHz(-3dB)；CPL4000 測量電流最大 4000Arms,峰值電流 5600Apk，帶寬為 5kHz(-3dB)。提供兩個量程切換，根據電流大小選擇合適量程；具有自動調零功能，使用方便；帶有電源和電池低電壓報警指示燈，過載報警聲；可使用電池供電或者外部電源供電，使得測量更加方便；標準的 BNC 輸出接口,方便和示波器等其它設備的連接，可使用 BNC 轉雙香蕉插頭連接萬用表測量 AC 和 DC 電流。通常用于工頻測量﹑電機驅動﹑電源等場合。
二、探頭各部分介紹

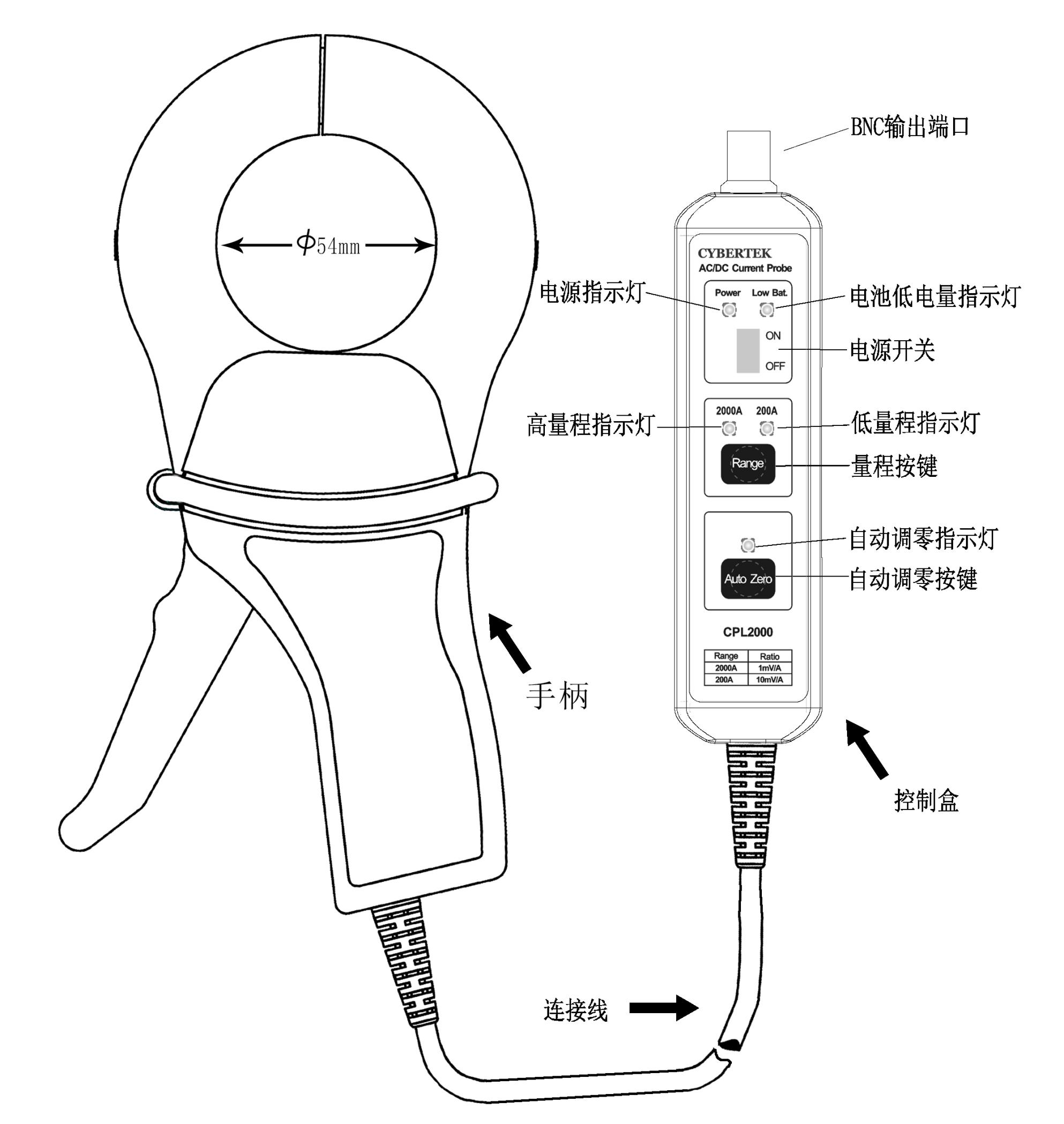

探頭主體
電源開關
OFF：探頭處于關狀態，電池或者外部電源不供電。
ON： 探頭處于開狀態，電池或者外部電源供電。
電源指示燈：電源開關 ON 狀態，電源指示燈點亮綠色。
電池低電量指示燈：當電池電壓低于 6.5V 時，電源指示燈點亮紅色，提示更換電池。
量程按鍵： 量程切換按鍵。
量程指示燈：指示當前量程選擇。
自動調零按鍵：為了能夠精確測量，測量之前需要調零可以避免地球磁場，溫漂等環境因素的影響。
調零指示燈：調零時點亮為綠色，調零結束后熄滅。
鉗口：測量電流鉗口，被測導線最大直徑 54mm。
外部供電插口：外部 DC 供電
電池盒：電池使用常規的 9V 堿性電池，更換電池時，要求電流探頭未連接被測導體和示波器，開關處于 OFF 位置。

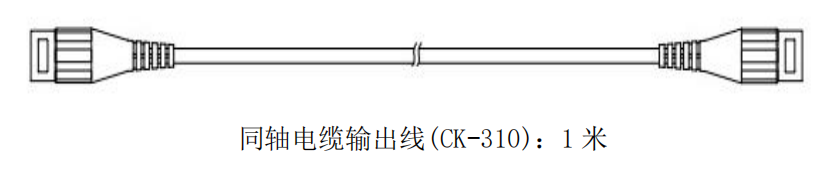

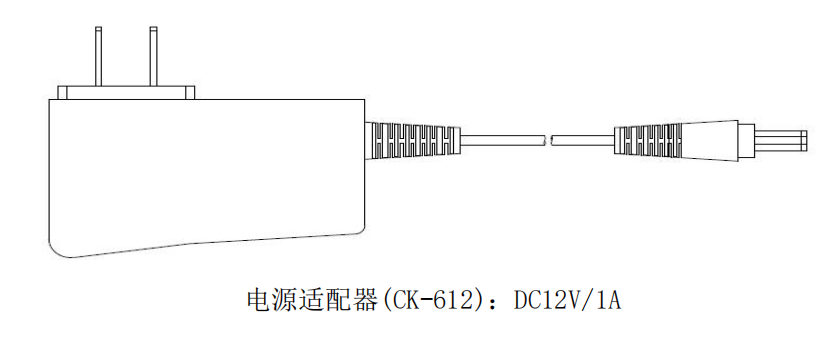

附件說明
使用方法
將示波器的耦合方式設置為 DC；示波器輸入阻抗設置為 1MΩ；為方便讀數，可以把示波器的顯示單位由電壓改為電流顯示。如果示波器沒有此功能，只能手工換算。設置相應的衰減倍數，比如探頭選擇 2000A 檔位（1mV/A），示波器設置 1000X，選擇 200A 檔位（10mV/A），示波器設置 100X；通過標配的雙端 BNC 同軸線纜將探頭 BNC 輸出接口與示波器的輸入端連接。
電壓開關打到 ON 位置，電源指示燈點亮為綠色。
根據測試電流大小，通過按鍵選擇合適的量程。
注意：不同的量程對應示波器不同衰減倍數。
按下自動調零按鍵，實現探頭自動調零。調零成功后，蜂鳴器會發出“滴滴”兩聲；否則發出“滴”一聲長響，表示調零失敗。注意外界的磁場可能對本探頭的直流零位有輕微的影響，調零完成后請不要再挪動。
打開電流探頭的鉗口并夾住被測導體。
注意：電流探頭鉗口有方向指示，被測電流流向和方向指示相同時輸出正，被測電流流向和方向指示相反時輸出負。
適當?shù)恼{(diào)節示波器垂直靈敏度以獲得穩定的波形。示波器設置 DC 耦合時，將同時看到電流的DC 和 AC 分量；設置 AC 耦合時，只能看到 AC 分量。
維護
在產品保修期內且正常使用情況下，由于產品本身質量問題引起的故障同時未經拆修，本公司將負責給予免費維修。
鉗口：保持鉗口干凈整潔，長時間使用后，如果鉗口有污垢，可用柔軟的布配合酒精擦拭去除污垢。不要把鉗口放在潮濕的環境下保存，更不能直接接觸到水。
手柄：請用干凈的布或者海綿把手柄擦拭干凈。請勿用水，可用少量的酒精去除污垢并烘干處理。
為了保證產品的性能，每年可進行一次檢查或者校準。

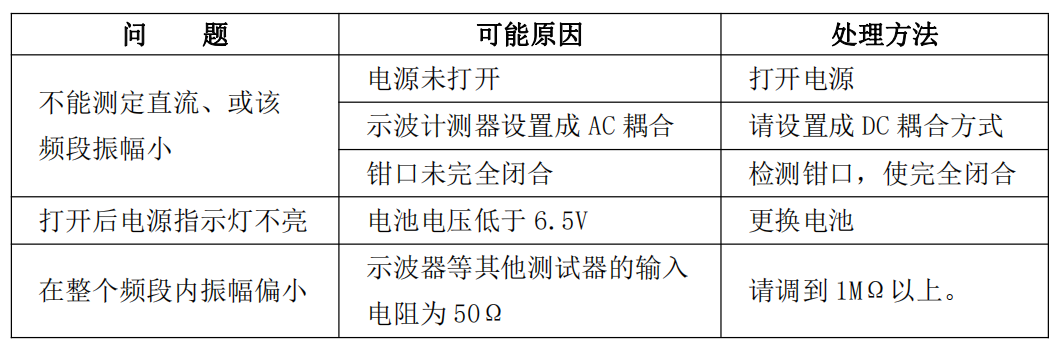

異常時的處理方法

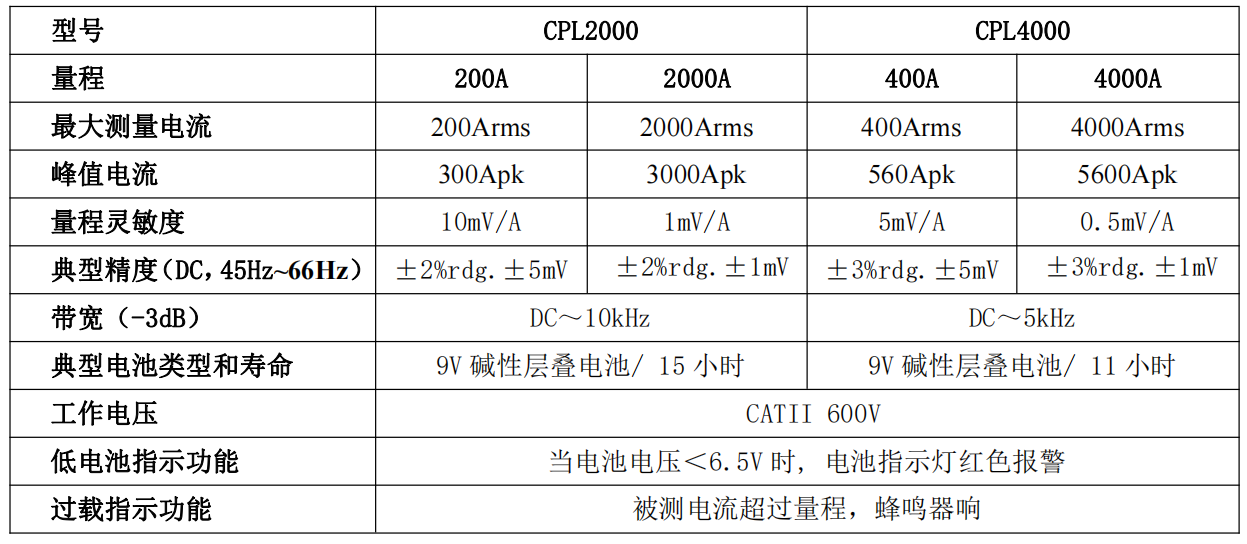

電氣特性
測量條件：23℃,60%RH,附近無載流線，被測導線穿過中心測試，負載阻抗 1MΩ

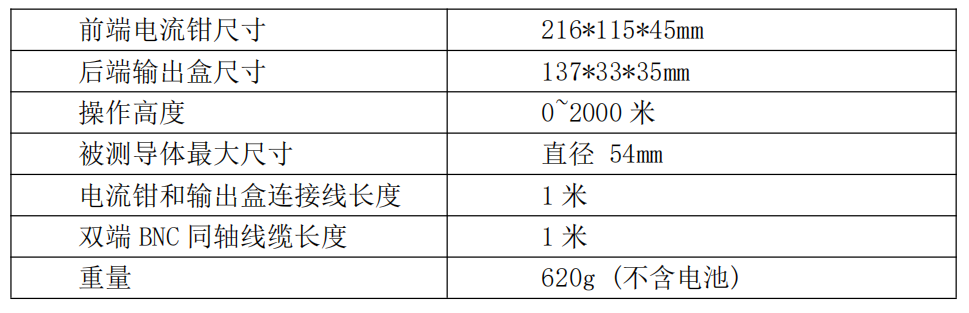

機械特性

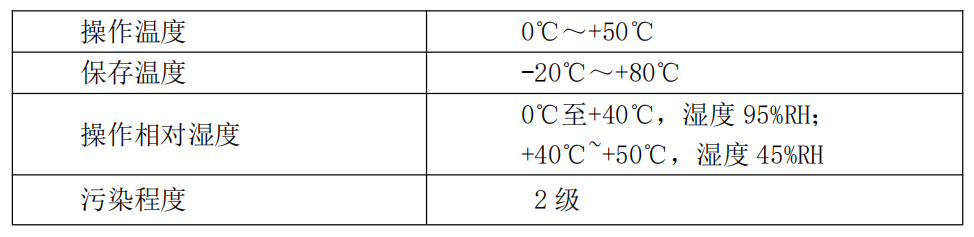

環境特性

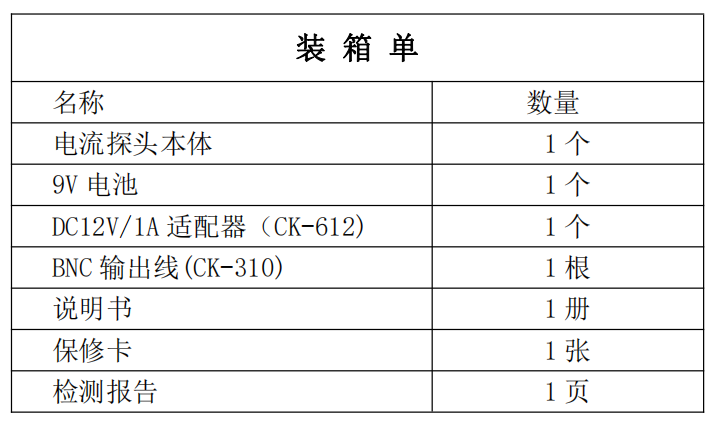

裝箱單
